Kako EC centrifugalni ventilatori s nagibom unatrag smanjuju potrošnju energije i buku?

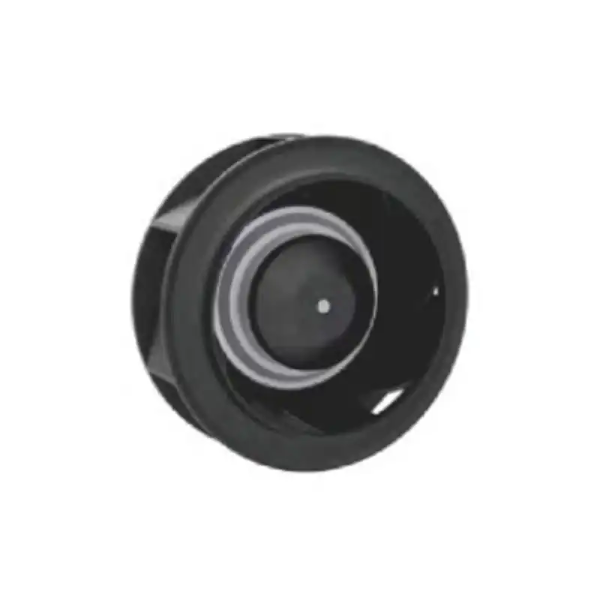

U modernim ventilacijskim i klima-uređajskim sustavima zahtjevi za većom učinkovitošću i manjim akustičnim utjecajem nikada nisu bili veći. Među učinkovitim, ali često pogrešno shvaćenim rješenjima su EC centrifugalni ventilatori s nagibom unazad . Ovi ventilatori kombiniraju elektronički komutiranu (EC) motornu tehnologiju s unatrag zakrivljenim ili unatrag nagnutim rotorom, dajući profil performansi koji značajno smanjuje i električnu snagu i razinu buke pri radu. Razumijevanje preciznih mehanizama koji stoje iza ovih prednosti pomaže inženjerima, upraviteljima objekata i dizajnerima sustava da donesu informirane odluke za održiva i ugodna okruženja.

Temeljna tehnologija iza ušteda

Da bismo shvatili kako EC centrifugalni ventilatori s nagibom unazad smanjuju potrošnju energije, potrebno je odvojiti dvije primarne komponente: tip motora i geometriju lopatica.

EC motor je u biti istosmjerni motor bez četkica s integriranom inteligentnom upravljačkom elektronikom. Za razliku od tradicionalnih indukcijskih motora izmjenične struje koji rade pri fiksnim brzinama na temelju mrežne frekvencije (50/60 Hz), EC motori pretvaraju dolaznu izmjeničnu struju u istosmjernu i zatim koriste modulaciju širine pulsa za generiranje rotirajućeg magnetskog polja. To omogućuje preciznu regulaciju brzine bez gubitaka svojstvenih vanjskim pogonima promjenjive frekvencije (VFD). Što je još važnije, EC motori održavaju visoku učinkovitost u širokom radnom rasponu—često prelazeći 85% čak i pri djelomičnim opterećenjima, dok AC indukcijski motor može pasti na 50-60% učinkovitosti kada se priguši.

Dizajn impelera koji se naginje unatrag nadopunjuje inteligenciju motora. Kako se impeler okreće, zrak ulazi aksijalno i ispušta se radijalno. Unatrag zakrivljene lopatice guraju zrak prema van koristeći centrifugalnu silu, ali s kutom lopatice koji je nagnut od smjera rotacije. Ova geometrija donosi nekoliko aerodinamičkih prednosti:

Odsutnost područja preopterećenja znači da motor troši manje struje čak i kada sustav ograničava protok zraka, za razliku od naprijed zakrivljenih ventilatora koji mogu trošiti prekomjernu snagu pri zatvorenim zaklopkama. Ova inherentna karakteristika izravno smanjuje gubitak električne energije.

Mehanizmi smanjenja energije u praksi

Ušteda energije od EC centrifugalnih ventilatora s nagibom unazad proizlazi iz tri različita puta: učinkovitosti motora, skaliranja zakona afiniteta i eliminacije gubitaka vanjske kontrole.

1. Učinkovitost motora i pogona.
Standardni AC indukcijski motor s VFD-om ima harmonijske gubitke i obično radi s 75–82% učinkovitosti pri 50% brzine. EC motor, sa svojom integriranom komutacijom, postiže 88–92% učinkovitosti u istom rasponu. Razlika nije trivijalna - za ventilator koji radi 8000 sati godišnje pri djelomičnom opterećenju, EC varijanta može smanjiti potrošnju energije povezanu s motorom za 15-20% prije nego što se uzme u obzir sama krivulja ventilatora.

2. Kompatibilnost zakona afiniteta.
Zakoni afiniteta navode da snaga ventilatora varira s kockom brzine. Smanjenje brzine za 20% smanjuje potrošnju energije za gotovo 50%. Budući da EC centrifugalni ventilatori s nagibom unatrag omogućuju besprijekornu kontrolu brzine bez vanjskih VFD-ova, operateri mogu prilagoditi protok zraka točno zahtjevima. Time se eliminiraju rasipničke prakse kao što je rad punom brzinom i ispuštanje viška zraka prigušivačima ili premosnim ventilima. Svako smanjenje brzine od 10% daje otprilike 27% manje energije—izravnu, ponovljivu uštedu.

3. Smanjenje učinka sustava.
Lopatice koje se naginju unatrag proizvode ravnomjerniji profil izlazne brzine, smanjujući turbulenciju nizvodno. Niža turbulencija znači manje gubitke statičkog tlaka u kanalima, filtrima i zavojnicama. Posljedično, ventilator zahtijeva manje rotacijske energije za prevladavanje otpora sustava. Mjerenja na terenu dosljedno pokazuju da zamjena konvencionalnog ventilatora zakrivljenog prema naprijed s EC centrifugalnim ventilatorom koji se naginje unatrag usporedivog rada može smanjiti ukupnu snagu sustava za 30-45%, čak i prije optimiziranja kontrola.

Smanjenje buke: Aerodinamički i električni izvori

Visokofrekventno cviljenje i niskofrekventno tutnjanje uobičajene su pritužbe tradicionalnih ventilatora. EC centrifugalni ventilatori s nagibom unatrag rješavaju buku u njezinim izvorima—i aerodinamičkim i elektromagnetskim.

Smanjenje aerodinamičke buke.
Unatrag zakrivljene lopatice stvaraju manje odvajanja graničnog sloja i rasipanje vrtloga u usporedbi s naprijed zakrivljenim ili radijalnim lopaticama. Zrak glatko struji duž površine lopatice i ispušta se s manjim intenzitetom turbulencije. Ovo izravno smanjuje širokopojasnu buku, posebno u rasponu od 500–2000 Hz—ometajućem za ljudski sluh. Dodatno, budući da ventilator radi pri nižim vršnim brzinama za isti rad (zbog većeg koeficijenta tlaka), dominantni izvor buke — frekvencija prolaska lopatica — pomiče se prema dolje u amplitudi.

Eliminacija mehaničkih i električnih harmonika.
Tradicionalni AC motori s VFD-ovima često proizvode zvučnu magnetostrikcijsku buku (visoko cviljenje) i valovitost zakretnog momenta na frekvencijama prebacivanja. Sinusoidalna komutacijska shema EC motora, u kombinaciji s preciznim oblikovanjem struje, smanjuje te artefakte. Rezultat je ujednačeniji izlaz zakretnog momenta i smanjenje razine elektromagnetske buke za 5–8 dB(A) u usporedbi s AC ekvivalentima pogonjenim VFD-om pod identičnim uvjetima protoka zraka.

Radna buka pri niskom protoku.
Konvencionalni ventilatori sa smanjenim protokom mogu ući u nestabilna područja, uzrokujući valovito ili rotirajuće zastoj. Ovi fenomeni stvaraju ritmičku, pulsirajuću buku koja može putovati kroz kanale u nastanjene prostore. EC centrifugalni ventilatori s nagibom unatrag to izbjegavaju jer ravna krivulja tlaka i aktivna povratna informacija o brzini drže radnu točku dalje od ograničenja prenapona. Čak i pri 20–30% punog protoka, buka ostaje prvenstveno aerodinamična, a ne impulzivna, što je čini manje primjetnom i lakše ju je prigušiti pasivnim prigušivačima.

Neizravne koristi koje jačaju vrijednost

Manja potrošnja energije i smanjena buka nisu jedine prednosti. Nekoliko sekundarnih učinaka dodatno ojačava slučaj EC centrifugalnih ventilatora s nagibom unatrag.

• Manji fizički trag. Veća aerodinamička učinkovitost omogućuje manjem rotoru da pomiče isti volumen zraka, smanjujući dimenzije kućišta ventilatora i omogućujući kompaktnije rasporede opreme.
• Manje rashladno opterećenje u zatvorenom prostoru. Otpadna toplina iz motora svedena je na najmanju moguću mjeru jer EC motor generira mnogo manje toplinskih gubitaka od AC motora pod djelomičnim opterećenjem. U zatvorenim prostorima kao što su jedinice za obradu zraka ili elektronička kućišta, ovo smanjuje opterećenje rashladnih sustava.
• Pojednostavljena instalacija i održavanje. Bez vanjskih VFD-ova, kontaktora ili zasebnog upravljačkog ožičenja, ventilator se može pustiti u rad brže. Manje komponenti znači manje točaka kvara i niže dugoročne troškove servisa.
• Usklađenost sa strogim propisima. Mnoge jurisdikcije sada provode razrede učinkovitosti ventilatora (FEG) ili standarde energetske učinkovitosti (MEPS). EC centrifugalni ventilatori s nagibom unazad lako ispunjavaju ili premašuju ove zahtjeve, izbjegavajući kašnjenja projekta i kazne za naknadnu ugradnju.

Praktična integracija u HVAC i industrijske sustave

Usvajanje ove ventilatorske tehnologije ne zahtijeva redizajniranje cijelih zračnih sustava. EC centrifugalni ventilatori s nagibom unazad dostupni su u standardnim konfiguracijama kućišta (SWSI, DWDI) i mogu se naknadno ugraditi u postojeće jedinice gdje se dimenzije motora i kotača podudaraju. Za nove građevine, dizajneri sustava mogu smanjiti zavojnice za grijanje i hlađenje jer ventilator pruža konzistentniji protok zraka protiv promjenjivog otpora - izravna posljedica karakteristike ravnog tlaka.

Integracija kontrole je jednostavna. Većina EC ventilatora prihvaća 0–10 V, PWM ili čak izravne Modbus RTU signale. To omogućuje sustavima upravljanja zgradom da moduliraju brzinu ventilatora na temelju CO₂ senzora, sobne temperature ili statičkog tlaka u kanalu bez dodatnog hardvera sučelja. Ugrađena dijagnostika također pruža povratne informacije u stvarnom vremenu o potrošnji energije, brzini i satima rada, omogućujući prediktivne strategije održavanja.

Rješavanje uobičajenih zabluda

Neki skeptici tvrde da je početni trošak EC centrifugalnih ventilatora s nagibom unatrag veći od jednostavnih AC alternativa. Iako je istinit na razini komponenti, ukupni trošak vlasništva govori drugačiju priču. Sama ušteda energije obično vraća premiju u roku od 8-18 mjeseci za kontinuirane primjene. Pritužbe na buku, koje često rezultiraju skupim modifikacijama na terenu kao što su akustična kućišta ili prigušivači, značajno su smanjene ili potpuno eliminirane. Nadalje, bez VFD-ova i njihovih povezanih harmoničkih filtara, ukupni trošak sustava može biti neutralan ili čak niži.

Druga zabluda je da ventilatori s nagibom unatrag nisu prikladni za prljave zračne tokove. Zapravo, samočisteća priroda unatrag zakrivljenih lopatica—gdje centrifugalna sila izbacuje čestice prema van umjesto da dopušta nakupljanje na prednjoj strani lopatice—čini ih robusnijim u primjenama s malom prašinom od dizajna zakrivljenih prema naprijed. Za teške čestice dostupni su posebni premazi ili materijali bez ugrožavanja učinkovitosti EC motora.

Zaključak

Istovremeno smanjenje potrošnje energije i buke značajan je izazov u elektromehaničkoj opremi, ali EC centrifugalni ventilatori s nagibom unatrag to postižu dizajnom temeljenim na fizici, a ne kompromisima. EC motor eliminira gubitke vanjskih VFD-ova i održava visoku učinkovitost pri parcijalnim brzinama, dok impeler koji se naginje unatrag sprječava preopterećenje, stabilizira protok zraka i smanjuje buku koju stvara turbulencija. Zajedno omogućuju precizno usklađivanje protoka zraka sa zahtjevima u stvarnom vremenu, smanjujući potrošnju energije za 30% ili više i smanjujući razine zvučnog tlaka za nekoliko decibela bez skupih akustičkih tretmana.

Za vlasnike objekata koji traže niže račune za komunalije i manje nametljivu opremu, za inženjere zadužene za ispunjavanje standarda performansi i za stanare koji jednostavno žele tihe, udobne prostore, ovi ventilatori predstavljaju praktičnu, dokazanu evoluciju u tehnologiji kretanja zraka. Više nije pitanje treba li ih usvojiti, već koliko brzo se postojeći sustavi mogu nadograditi da bi se ostvarile prednosti.
